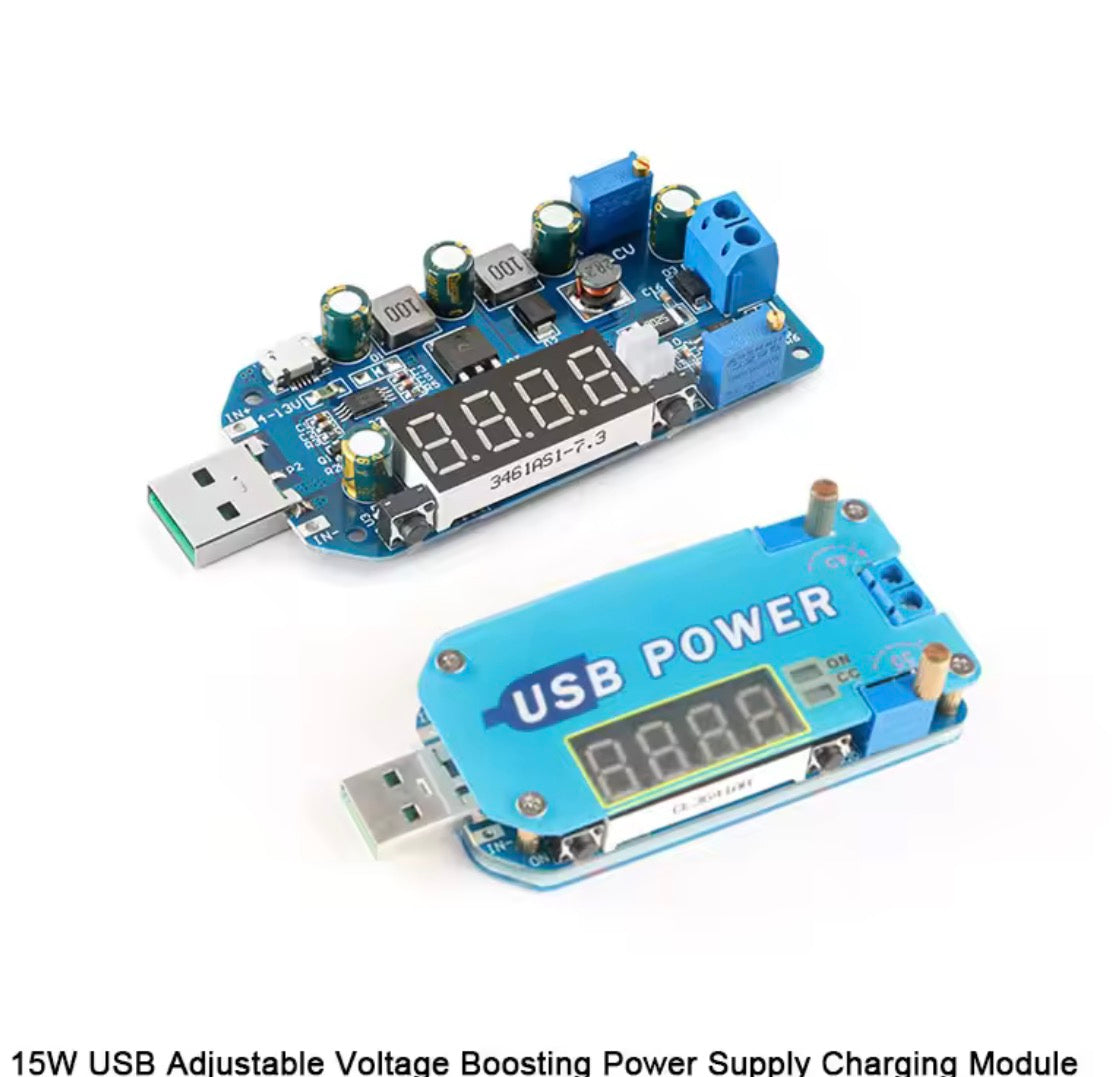

Fuente portátil USB DC-DC CC CV tipo C USB 5V a 3,3 V 9V 12V 24V 30V 15W .

Descripción:

Este es un módulo de fuente de alimentación de aumento/abajo de corriente constante de voltaje constante ajustable CC con pantalla de tubo digital

LED. Pantalla de voltaje de salida, corriente de salida y potencia de salida.Voltaje y corriente de salida ajustables. Establecer la corriente de salida para conocer los requisitos.Se puede utilizar como módulo de fuente de alimentación buck ordinario, cargador y controlador de corriente constante LED.Simple y eficiente, práctico.

Característica:

Soporte protección contra cortocircuitos Soporte protección contra reflujo Voltaje constante Ajuste de corriente constante Pantalla de tubo digital de 4 bits

Soporte protección contra sobrecorriente Soporte protección contra sobretensión Modo de carga

Parámetro:

Voltaje de entrada para almohadillas: CC 4.0V-13.Voltaje de entrada OV para USB: DC 5.Voltaje de salida OV: CC

0.5V-30.Corriente de salida de O V: 2 A Potencia de salida: 15 W (máx.) Precisión de la pantalla de voltaje:

+/-O.Resolución de la pantalla de voltaje de 1 V: O.Gama de visualización de corriente de 1 V: 0~2.Precisión de la pantalla de corriente 2A: +/-O.Resolución de la pantalla de voltaje 05A: 0.001A Gama de visualización de energía: ~99.Precisión de capacidad 99Ah:

0.00W~15. Umbral de temperatura de protección de OW:

100° Eficiencia de conversión: 95% Corriente de trabajo:

30 mA Protección contra cortocircuitos: Sí Protección antirreflujo: Sí Protección contra sobrecorriente: Sí

Protección contra sobretensión: Sí Trantección de temperatura de trabajo: -20°~85° Gama de humedad

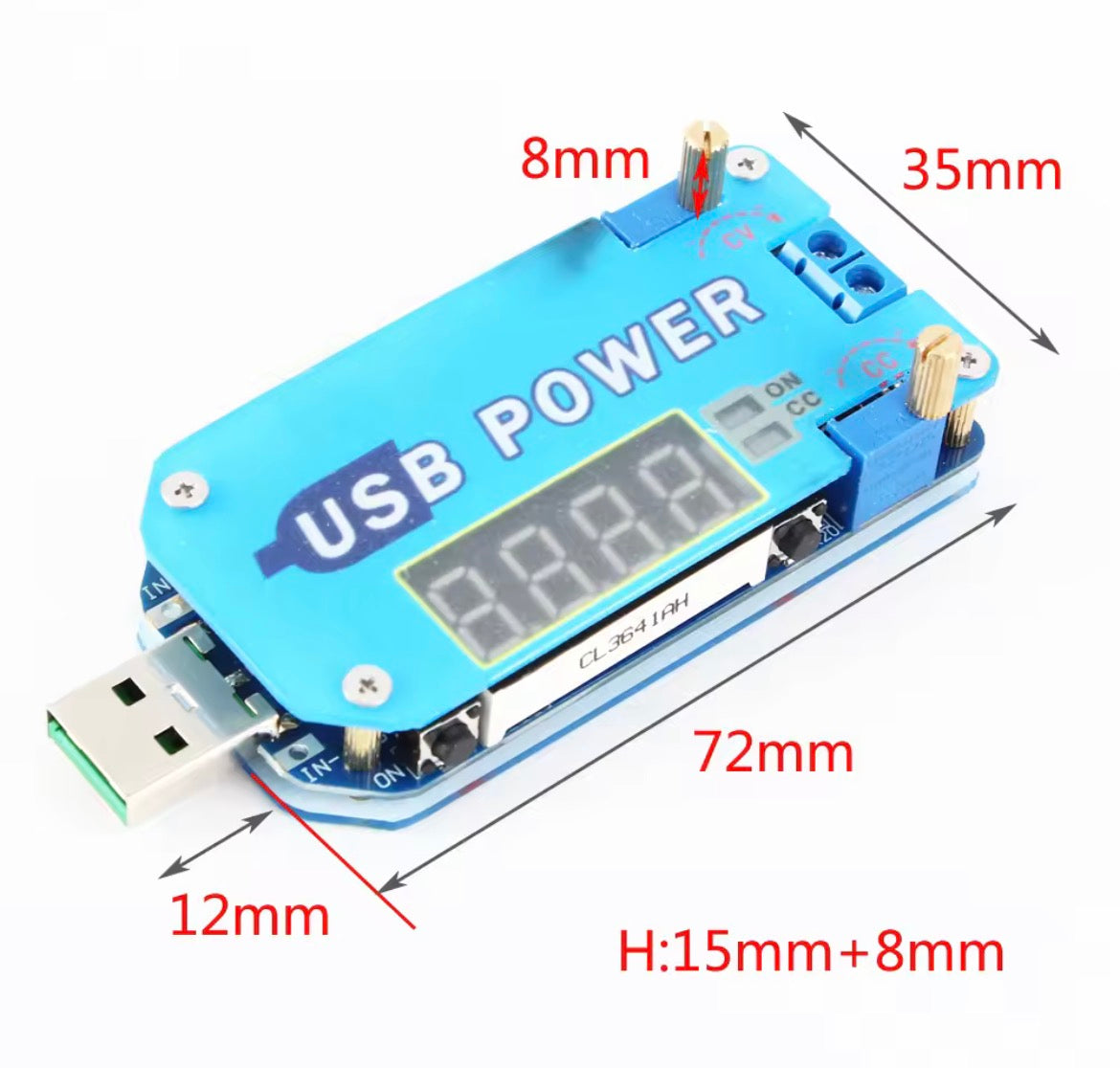

laboral: 0%-95% RH Tamaño: 84*35*14 mm

Función de protección:

1. Protección contra sobretensión: el módulo se apagaánta el voltaje de salida automaticamente si el voltaje de salida es más de 30,5 V.2.Protección sobrecorriente: el módulo se apaga la salida

automáticamente si la corriente de salida es más y luego

2A.3. Protección sobre la potencia: el módulo se apaga automáticamente la salida si la potencia de salida es más de 15 W.Mostrará '-OP-'.El usuario necesita reducir la potencia de carga y luego presiona el botón 'ON/OFF'.4.

Error actual: error de pantalla grande cuando la corriente de salida es inferior a 0,05 A.No puede mostrar la corriente de salida si la corriente es de 10 ~ 40

mA.5.Salida de protección contra la temperatura: el módulo se apaga la salida automáticamente si la temperatura es más de 100° Mostrará '-OT-.El usuario necesita reducir la potencia de carga y luego presiona el botón 'ON/OFF'.Uso: 1). Como un módulo de potencia reductor ordinario 1. Conecta la tensión de entrada

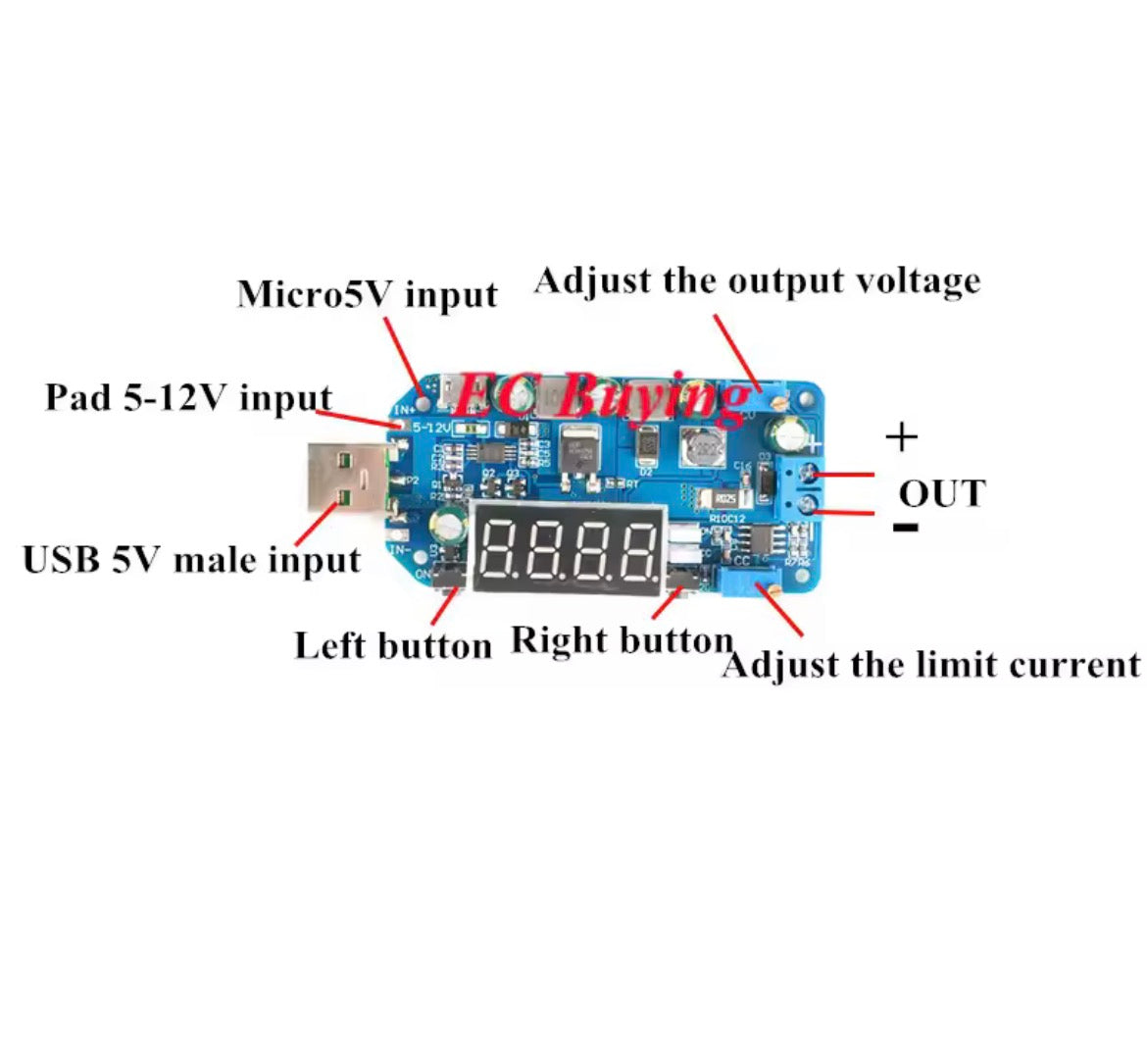

correcta en el terminal de entrada 2. Ajusta el potenciómetro de voltaje constante CV para configurar la tensión de salida según los requisitos.Potenciómetro

CV giratorio en sentido antihorario más de 10 vueltas si el voltaje de salida no se puede ajustar.3. Potenciómetro

CC giratorio en sentido antihorario más de 10 vueltas al principio.4.Corrida de cortocircuito de salida de prueba

mediante multímetro de 10 A o 20 A (conectar dos sondas de prueba al terminal de salida en el módulo)

5. Rueda el potenciómetro de corriente constante CC en sentido de las agujas del reloj para configurar el valor de protección contra sobrecorriente.6.Prueba y uso (E.g: La corriente de salida máxima del módulo es de 1 A si la pantalla de 1 A en multímetro. El indicador LED rojo se enciende si el alcance de salida a 1 A.De lo contrario LED se apaga.7.La tensión de salida diminuir debido al resistor de muestreo actual en la salida.El mayor el actual, más el voltaje está reducido.8. La corriente de salida no puede mantener el valor de arreglar la salida. Si cambios con carga. Pero No puedes superar el valor de corriente de salida establecido.2). Como un cargador: 1.Tops: El módulo de fuente de alimentación no se puede utilizar como módulo cargador si no admite la función de corriente constante.La diferencia de voltaje entre la batería con voltaje insuficiente y el cargador es muy grande.Causa una corriente de carga excesiva, incluso daños en la batería.Así que lo necesita mantener la carga en el modo de corriente constante para alcanzar un cierto nivel.Entonces cambia automáticamente hacia la carga de voltaje constante.2. Prepárate el voltaje de

Qué es Descripción

Artículos recomendados

carga de voltaje constante.2. Preparate el voltaje de carga flotante y la corriente de carga de la batería.Si el parámetro de la batería de litio es de 3,7 V/2200 mAh, luego el voltaje de carga del flotador es de 4,2 V y la corriente de carga máxima es de 1C, que es 2200 mA.3.

Conecte la tensión de entrada correcta al terminal de entrada.(Nota: por favor no conectar el carga durante el paramámetro de configuración).4. Voltaje de salida de prueba mediante multímetro y ajustar el potenciómetro CV para asegurar el alcance de la tensión de salida para requisitos de voltaje de carga flotante.(Si cargar una batería de litio de 3,7 V, ajusta el voltaje de salida a 4,2 V)

5. Rueda el potenciómetro CC en sentido antihorario más de 10 vueltas al primero.6. Corrida de cortocircuito de salida de prueba mediante multímetro de 10 A o 20 A (conectar dos sondas de prueba al terminal de salida en el módulo) 7.Rota el potenciómetro de corriente constante CC en sentido horario para configurar la corriente de salida según la carga.8. Conecta la batería en el terminal de salida y inicio de carga.3). Como un controlador de corriente constante LED de alta potencia:

1. Compre seguro de corriente de trabajo LED y voltaje de trabajo máximo.2. Conecte la tensión de entrada correcta al terminal de entrada.(Nota: por favor no conectar el carga durante el paramametro de configuración).3.Tensión de salida de prueba mediante

potenciómetro CV para definir el voltaje de salida a la tensión de trabajo máxima del LED.4. Potenciómetro CC

giratorio en sentido antihorario más de 10
